Усилители тиристорные ФЦ-0610, ФЦ-0611, ФЦ-0620, ФЦ-0621

Назначение

Усилитель предназначен для бесконтактного управления электрическими исполнительными механизмами (далее - механизм), в приводе используются трехфазные электродвигатели.

Область применения: системы автоматического регулирования технологическими процессами(АСУТП) в энергетической и других отраслях промышленности.

Условное обозначение усилителей и использования в зависимости от выполняемых функций и степени защиты приведены в таблице 1.

Усилитель ФЦ-00610(ФЦ-0611) обеспечивает:

• защиту асинхронного электродвигателя с короткозамкнутым ротором от перегрузки;
• торможение вала электродвигателя при снятии входного сигнала;
• сигнализацию об исчезновении напряжения питания или несоответствии входных и выходных сигналов.

Установки защиты и длительности торможения регулируемые.

Условия эксплуатации

• атмосферное давление от 84 до 106,7 kPa;
• внешние магнитные постоянные и (или) переменные поля сетевой частоты с напряженностью в пределах от 0 до 400 A/m;
• рабочее положение любое;
• вибрация с частотой до 25Hz с амплитудой не более 0,1 mm;
• температура окружающего воздуха и относительная влажность в зависимости от исполнения приведены в таблице 2.

  Таблица 2

  Наименование параметра	Значение параметра для исполнения
  	УХЛ4.1	О4	УХЛ3.1	T3
  Температура воздуха, °С	от плюс 5 до 50	от плюс 5 до 50	от -10 до +50	от -10 до +50
  Относительная влажность при температуре 35 °С, %	от 30 до 80	до 98	до 95	до 98

Технические данные

1. Электрическое питание усилителя – трехфазная сеть переменного тока с номинальным напряжением (220/380)V частотой (50±1)Hz или (60±1,2)Hz, или напряжением (230/400), (240/415)V частотой (50±1)Hz. Допустимое отклонение напряжения питания от номинального от минус 15 до плюс 10%.
2. Номера входных контактов, входные сигналы приведены в таблице 3.

   Таблица 3

   Номера контактов разъема	Входные сигналы	Величина напряжения на контактах (среднее значение)		Примечание
   		включено	отключено
   7-8	Среднее значение двухполупериодного выпрямленного синусоидального напряжения	(24±6)V	(0-8)V
   9-8
   7-10	Состояние контактных или бесконтактных ключей	(0-3)V	(24±4)V	Амплитуда напряжения на ключах до 50V, коммутируемый ток до 50mA
   9-10

3. Источник питания цепей управления допускает подключение внешней нагрузки с сопротивлением до 240Ω между контактами 8 и 10 усилителя. Форма напряжения источника при сопротивлении нагрузки 240Ω - двухполупериодное выпрямленное со средним значением (24±2)V при номинальном напряжении питания.
4. Входное сопротивление усилителя по цепи управления (850±200)Ω.
5. Максимальный коммутируемый усилителем ток – 4А. Минимальная мощность электродвигателя, защищаемого усилителем ФЦ-0610 (ФЦ-0611) от перегрузки, 120W.
6. Динамические характеристики усилителя:
   • быстродействие (время запаздывания коммутации выходных ключей при подаче или снятии управляющего сигнала) не более 50 мс;
   • разница между длительностями входного и выходного сигналов не более 20 мс;
   • максимальная длительность тормозного воздействия, создаваемая усилителем ФЦ-0610 (ФЦ-0611), не более 200ms.
7. Цепи сигнализации усилителя ФЦ-0610 (ФЦ-0611) коммутируют нагрузку от 0,01 до 0,1А при напряжении от 6 до 30V.
8. Усилитель допускает работу в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час и продолжительностью включений (ПВ) до 25%.
9. Мощность, потребляемая усилителем при отсутствии сигнала управления, не более 10W.
10. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим РЭ - 100000 ч. Критерием отказа является несоответствие входных и выходных сигналов усилителя.
11. Полный средних срок службы усилителя – 10 лет.
12. Масса усилителя не более 7 кг.

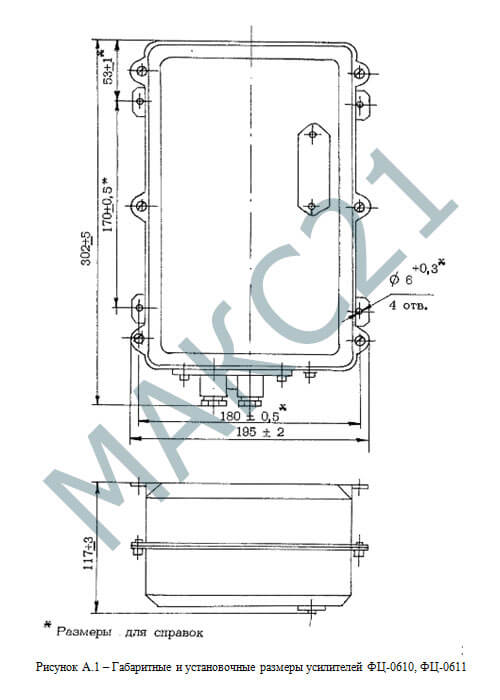

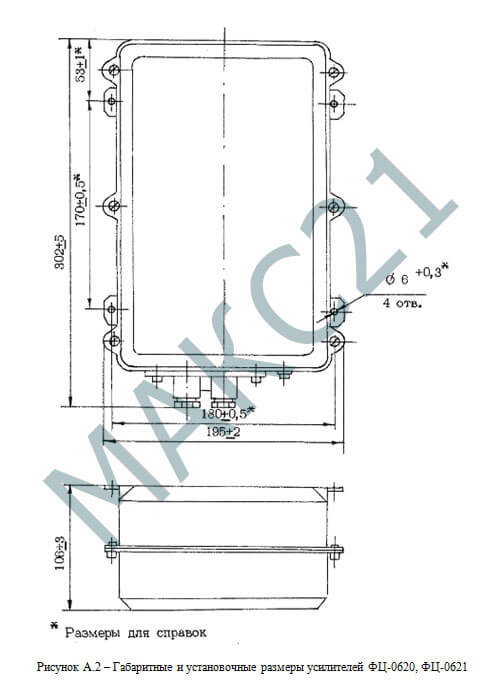

Габаритные и установочные размеры
