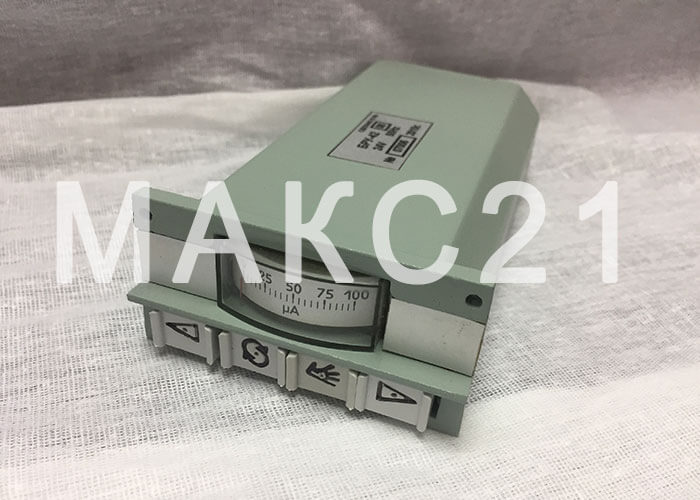

Блок ручного управления БРУ-42М Блок ручного управления БРУ-42М Блок ручного управления БРУ-42
Есть в наличии
Гарантия 36 мес
Доставка до ТК
Декларация + ТУ
узнать цену

Назначение

Блоки ручного управления БРУ-22М, БРУ-32М, БРУ-42М применяются для работы в автоматизированных системах управления технологическими процессами (АСУ ТП) и предназначены для переключения цепей управления исполнительных устройств, индикации положения цепей управления, а также, кроме БРУ-22М, индикации положения выходного органа исполнительного устройства с помощью унифицированного токового сигнала.

Блоки устанавливаются как непосредственно около исполнительного устройства (например, невдалеке от электрического исполнительного механизма), так и на центральном пульте управления. Они являются связующим звеном между автоматическим регулятором технологического процесса и исполнительным устройством. При регламентных работах или при выходе из строя автоматического регулятора блоки позволяют переключиться на ручное управление технологическим процессом.

Наша организация имеет опыт разработки электрических схем автоматизации в различных областях промышленности, в том числе с применением выпускаемых нашим предприятием приборов, и в случае необходимости рассмотрит предложения заказчиков, в частности по разработке схем подключения блоков БРУ для конкретного объекта.

Блоки имеют климатические исполнения УХЛ4.2, УХЛ4.2 экспорт и степень защиты IP20.

Условия эксплуатации

Условия эксплуатации Исполнение
УХЛ4.2 УХЛ4.2 экспорт
Температура, °С +5...+50 -10...+50
Относительная влажность, % 30...80 30...80
при температуре, °С до 35 до 35
Частота вибрации, Гц до 25 до 25
амплитуда вибросмещения, мм до 0,1 до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400 до 400

Сертификаты

Функциональные возможности БРУ-22

  • ручное отдельным переключателем или дистанционное переключение цепей управления (ручное управление исполнительным устройством, автоматическое);
  • кнопочное управление исполнительным устройством в ручном режиме;
  • световая индикация режима управления.

Функциональные возможности БРУ-32М

  • ручное переключение электрических цепей с автоматического режима управления исполнительным устройством на ручной и обратно;
  • кнопочное управление исполнительным устройством в ручном режиме;
    - световая индикация наличия подачи управляющего сигнала на исполнительное (регулирующее) устройство;
  • стрелочная индикация (0-100%) положения регулирующего органа исполнительного устройства с помощью унифицированного токового сигнала.

Функциональные возможности БРУ-42М

  • ручное или дистанционное переключение электрических цепей с автоматического режима управления исполнительным устройством на ручной и обратно;
  • кнопочное управление исполнительным устройством в ручном режиме;
  • световая индикация режима управления;
  • световая индикация наличия подачи управляющего сигнала на исполнительное (регулирующее) устройство;
  • стрелочная индикация (0-100%) положения регулирующего органа исполнительного устройства с помощью унифицированного токового сигнала.

Технические характеристики

Коммутационная способность переключающих контактов встроенного поляризованного реле и кнопок управления при активной нагрузке:

  • постоянный ток до 0,25А при напряжении до 34В;
  • переменный ток до 0,25А при напряжении до 220В.

Параметры входных сигналов стрелочного индикатора положения выходного органа исполнительного устройства для блоков БРУ-32М и БРУ-42М в зависимости от исполнения (-00, -01...-09):

  • 0...5мА (входное сопротивление < 500 Ом);
  • 4...20мА (входное сопротивление < 200 Ом);
  • 0...10В (входное сопротивление > 10кОм).

Электрическое питание блоков осуществляется постоянным и переменным током частотой 50 или 60Гц напряжением (24±2,4)В с током потребления не более 100 мА.

Потребляемая мощность не более 2,5ВА.

Масса блоков:

  • БРУ-22М не более 0,5 кг;
  • БРУ-32М не более 0,7 кг;
  • БРУ-42М не более 0,8 кг.

Конструкция

Конструктивно блоки изготавливаются в металлическом корпусе. Все органы управления расположены на передней панели:

БРУ-22М

  • кнопки управления исполнительным устройством в ручном режиме «►»(больше) и «◄»(меньше).

БРУ-32М

  • переключатель «↑» на ручной режим управления «Ø» или автоматический;
  • кнопки управления исполнительным устройством в ручном режиме «►»(больше) и «◄»(меньше);
  • стрелочный индикатор (0...100)% положения регулирующего органа исполнительного устройства.

БРУ-42М

  • кнопки местного переключения на ручной режим управления «Ø» или автоматический (имеется возможность дистанционного переключения режимов управления);
  • кнопки управления исполнительным устройством в ручном режиме «►»(больше) и «◄»(меньше);
  • стрелочный индикатор (0...100)% положения регулирующего органа исполнительного устройства.

Кнопки в активном состоянии подсвечиваются световыми индикаторами.

Для соединения с внешними объектами блоки изготавливаются в двух исполнениях:

  • жгут длиной 220 мм с контактной пластиной (ответная часть - розетка РПП-40Г1, поставляется в комплекте с блоком);
  • вилка разъёма DRB-25MA, укреплённая на корпусе блока (ответная часть - розетка DB-25F в корпусе DP-25C, производство Китай; поставляется в комплекте с блоком).

Монтаж

Блоки рассчитаны на щитовой утопленный монтаж на вертикальной плоскости. Крепление блока к щиту осуществляется двумя винтами М3 за переднюю панель.
