Блок управления БУ-12М
На заказ
Гарантия 36 мес
Доставка до ТК
узнать цену

Назначение

Блок управления аналогового регулятора БУ-12М предназначен для безударного переключения управления цепями нагрузки аналогового регулирующего блока с автоматического управления на ручное и обратно, для ручного управления током нагрузки и индикации сигнала управления и сигнала датчика положения выходного вала электропривода.

Блок управления аналогового регулятора рассчитан на эксплуатацию в закрытых взрывобезопасных помещениях при отсутствии агрессивных примесей в окружающем воздухе при следующих условиях:

Условия эксплуатации


Параметр Значение
Температура окружающего воздуха, °С +5...+50
Верхний предел относительной влажности воздуха при температуре, °С 35 и более низких температурах
Без конденсации влаги, % 80
Атмосферное давление, мм рт ст 630...800
Вибрация частотой не более, Гц 25
Амплитуда не более, мм 0,1
Напряженность внешнего магнитного поля, не более, А/м 400

Технические характеристики

  1. Параметры питания – 220 (+22-33)В, (50±1) Гц; (60±1) Гц.
  2. Потребляемая мощность, ВА – не более 5.
  3. Входные сигналы 4…20 мА постоянного тока от аналогового регулятора (АР) и от датчика положения (ДП).
  4. Выходные параметры:
    • для управления нагрузкой в режиме «РУЧ» 4...20 мА постоянного тока при сопротивлении нагрузки Rн ≤ 0,5 кОм;
    • шкала уставки тока ручного управления «РУЧ» 0...100% с ценой деления 2%.
  5. Коммутация цепей автоматического и ручного управления нагрузкой – двухпозиционное переключение с фиксацией в положении «АВТ» - автоматическое и «РУЧ» - ручное.
  6. Контроль токов нагрузки от АР и ДП осуществляется миллиамперметром РА1.
  7. Габаритные размеры – 115 х 75 х 100 мм.
  8. Масса, не более, кг – 0,5.

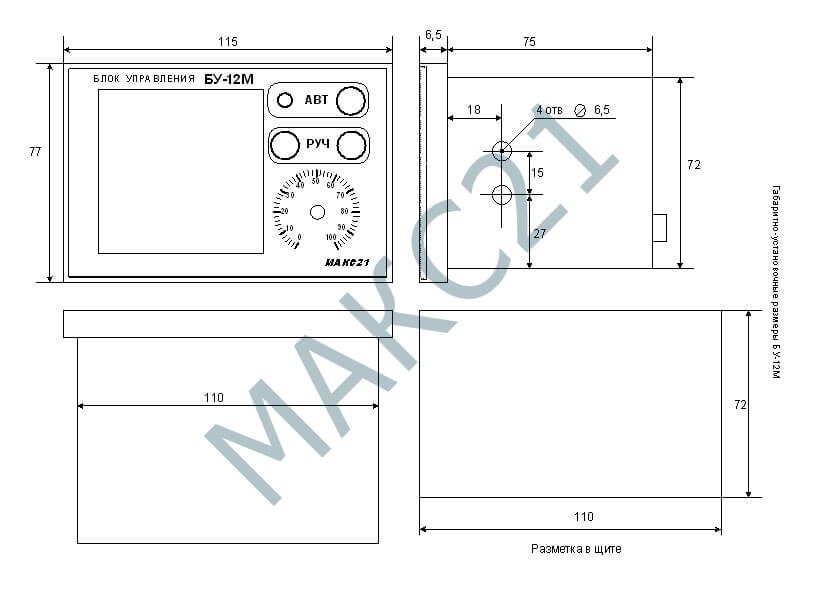

Габаритные и установочные размеры
