Пускатель бесконтактный реверсивный ПБР-2МН
Есть в наличии
Гарантия 36 мес
Доставка до ТК
Только на din-рейку
узнать цену

Назначение

Пускатель ПБР-2МН предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются однофазные конденсаторные электродвигатели.

Пускатель имеет возможность управления механизмами имеющих электромагнитный тормоз и механический тормоз.

Область применения: системы автоматического регулирования технологическими процессами в энергетической и других отраслях промышленности.

Условия эксплуатации

Условия эксплуатации Исполнение
УХЛ 4.2
Температура, °С +5...+50
Относительная влажность, % 30...80
при температуре, °С до 35
атмосферное давление, мм рт.ст. от 630 до 800
Частота вибрации, Гц до 25
амплитуда вибросмещения, мм до 0,01
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400

Технические данные

Электрическое питание пускателя - однофазная сеть переменного тока с номинальным напряжением 220V с частотой 50 Hz. Допустимое отклонение напряжения питания от номинального - от минус 15 до плюс 10%. Несимметрия трехфазной системы - не более 5%.

Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице 2.

Таблица 2
Номера контактов Входные сигналы Величина напряжения на контактах
ВключеноОтключено
8-7
8-9		 Среднее значение двухполупериодного выпрямленного синусоидального напряжения (24 ± 6)V от 0 до 8V
7-10
9-10		 Состояние контактных или бесконтактных ключей от 0 до 3V (24 ± 4)V
Примечание - амплитудное напряжение на ключах не более 50V, коммутируемый ток входной цепи - не более 50mA.
  1. Источник питания цепей управления допускает подключение внешней нагрузки с сопротивлением до 240Ω между контактами 8 и 10 пускателя. Форма напряжения источника, при сопротивлении нагрузки 240Ω - двухполупериодное выпрямленное со средним значением (24 ± 6)V при номинальном напряжении питания.
  2. Входное сопротивление пускателя - 750Ω.
  3. Максимальный коммутируемый ток - 4А.
  4. Динамические характеристики пускателя:
    • быстродействие (время запаздывания коммутации выходных ключей при подаче или снятии управляющего сигнала) не более 25 ms;
    • разница между длительностями входного и выходного сигналов не более 20 ms.
  5. Пускатель допускает работу в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час при ПВ 25%.
  6. Мощность, потребляемая пускателем при отсутствии сигнала управления, не более - 7W.
  7. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим руководством 100000 h.
  8. Средний срок службы пускателя - 10 лет.
  9. Масса пускателя не более 0,6 kg.

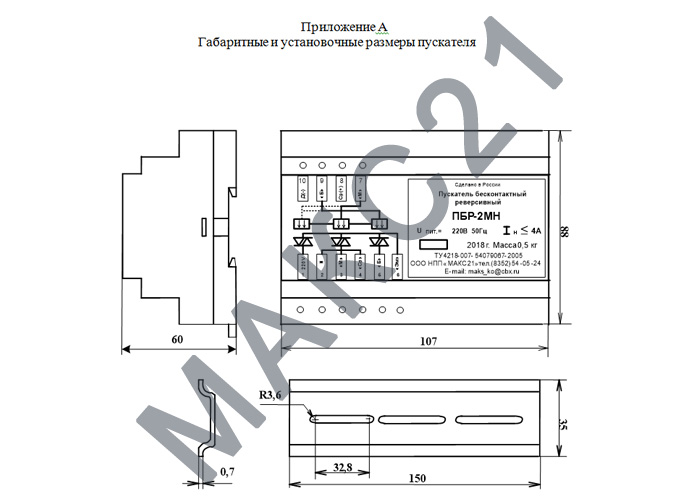

Габаритные и установочные размеры

Габаритные размеры пускателя ПБР-2МН
