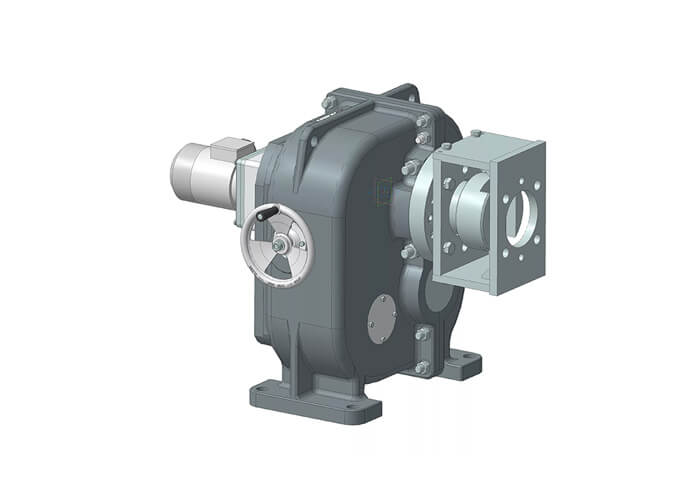

Механизмы электрические однооборотные МЭО
На заказ
Гарантия 24 мес
Доставка до ТК
узнать цену

Назначение

Механизмы исполнительные электрические однооборотные постоянной скорости МЭО (фланцевые - МЭОФ) предназначены для перемещения регулирующих органов в системах автоматического регулирования технологических процессов (АСУ ТП) в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Механизмы имеют климатическое исполнение У2, Т2 и степень защиты IP54 категории оболочки 2 по ГОСТ 14254.

Они не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушения покрытий, изоляции и материалов и во взрывоопасных средах.

Условия эксплуатации Исполнение У2 Исполнение Т2
Температура окружающего воздуха, °С -30...+60 -10...+60
Относительная влажность, % 30...95 30...98
при температуре, °С до 35 до 35
Частота вибрации, Гц до 25 до 25
амплитуда вибросмещения, мм до 0,1 до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400 до 400

Технические данные

Однофазные механизмы
Условное обозначение Номинальный момент на выходном валу Номинальное время полного хода, сек Номинальный полный ход, об Потребляемая мощность, Вт
МЭО-40/25-0,25-92 40 25 0,25 110
МЭО-40/63-0,25-92 40 63 0,25 110
МЭО-40/63-0,63-92 40 63 0,63 110
МЭО-40/160-0,63-92 40 160 0,63 110
МЭО-100/25-0,25-92 100 25 0,25 240
МЭО-100/63-0,63-92 100 63 0,63 240
МЭО-250/25-0,25-92 250 25 0,25 240
МЭО-250/25-0,63-92 250 25 0,63 240
МЭО-250/63-0,25-92 250 63 0,25 240
МЭО-250/160-0,63-92 250 160 0,63 200
Трехфазные механизмы
Условное обозначение Номинальный момент на выходном валу Номинальное время полного хода, сек Номинальный полный ход, об Потребляемая мощность, Вт
МЭО-40/25-0,25-92К 40 25 0,25 110
МЭО-40/63-0,25-92К 40 63 0,25 110
МЭО-40/63-0,63-92К 40 63 0,63 110
МЭО-40/160-0,63-92К 40 160 0,63 110
МЭО-100/10-0,25-92К 100 10 0,25 300
МЭО-100/25-0,25-92К 100 25 0,25 240
МЭО-100/25-0,25-92К 100 25 0,25 300
МЭО-100/25-0,63-92К 100 25 0,63 240
МЭО-100/63-0,63-92К 100 63 0,63 200
МЭО-250/10-0,25-92К 250 10 0,25 300
МЭО-250/25-0,25-92К 250 25 0,25 280
МЭО-250/25-0,63-92К 250 25 0,63 240
МЭО-250/63-0,25-92К 250 63 0,25 240
МЭО-250/63-0,63-92К 250 63 0,63 240
МЭО-250/160-0,63-92К 250 160 0,63 200
МЭО-630/25-0,25-92К 250 10 0,25 300
МЭО-630/25-0,63-92К 250 25 0,25 280
МЭО-630/63-0,25-92К 250 25 0,63 240
МЭО-630/63-0,63-92К 250 63 0,25 240
МЭО-630/160-0,63-92К 250 63 0,25 240
МЭО-630/25у-0,25-92КБ 250 160 0,63 200
МЭО-1600/10-0,25-92К 1600 10 0,25 550
МЭО-1600/25-0,25-92К 1600 25 0,25 490
МЭО-1600/25-0,63-92К 1600 25 0,63 490
МЭО-1600/63-0,63-92К 1600 63 0,63 490
МЭО-4000/63-0,25-92К 4000 63 0,25 700
МЭО-4000/160-0,63-92К 4000 160 0,63 700
МЭО-10000/63-0,25-92К 4000 63 0,25 900
МЭО-10000/160-0,63-92К 4000 160 0,63 900

В механизмы встроен блок сигнализации положения токовый БСПТ-10 или резистивный датчик БСПР-10, или индуктивный - БСПИ, или блок концевых выключателей БКВ, в котором установлены только микропереключатели для сигнализации промежуточных и блокирования конечных положений выходного вала механизма с возможностью регулировки их положения. Блоки БСПТ питаются от внешнего источника питания БП-10 (БП-20). Механизм МЭО-630/0,25у-0,25-92КБ имеет встроенный источник питания.

Напряжение питания однофазных механизмов 220В, трёхфазных - 380В переменного тока частотой 50Гц. При большой частоте включения (более 5 вкл/мин) и более точного регулирования положения выходного вала механизма рекомендуется питать механизм через пускатели бесконтактные реверсивные типов ПБР-2М (однофазный), ПБР-3А, ПБР-3М (трёхфазные). Эти пускатели позволяют включать электродвигатели с частотой до 630 вкл/час с ПВ 25% и управляются как от автоматических (программных, по различным законам регулирования - П, ПИ, ПИД) регуляторов, так и вручную.

Конструкция

Механизмы изготавливаются фланцевого исполнения с креплением непосредственно на трубопроводной арматуре и с лапами для крепления на отдельной раме - в этом случае связь с арматурой осуществляется системой рычагов и тяг. Наличие рычагов и тяг оговаривается при заказе.
