Назначение

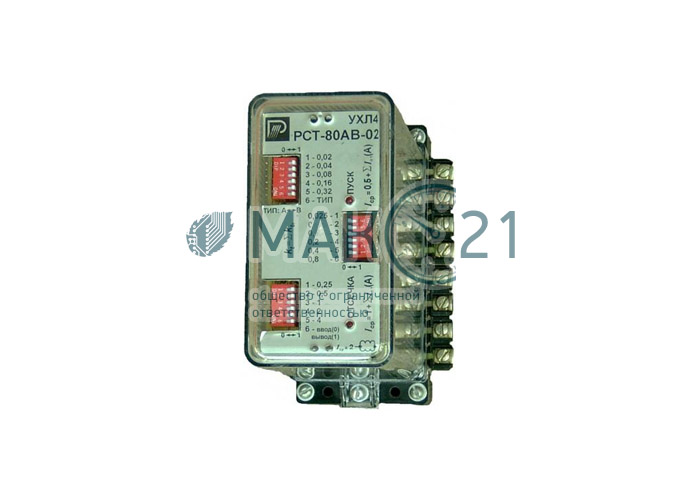

Реле максимального тока РСТ 80АВ применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.
Преимущества
- питание от входного тока (не требуется оперативное питание), высокая помехоустойчивость, взаимозаменяет реле РТ80, РТ90 (мощность, потребляемая на минимальной уставке диапазона, не более 1,5 ВА);
- два функциональных элемента - измерительный орган тока со стандартными зависимыми характеристиками срабатывания типов А и В и быстродействующий орган отсечки;
- применение зависимых характеристик срабатывания стандартных типов (А и В) позволяет оптимально согласовать защиту с характеристиками защищаемых объектов и с современными микропроцессорными защитами;
- исполнение на микроэлектронной элементной базе, высокой виброустойчивость, ударопрочность;
- коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей.
Технические характеристики
| Обозначение типа |
Соединение обмоток |
Уставки тока срабатывания, А |
Уставки тока срабатывания органа отсечки, А |
| диапазон | дискретность | диапазон | дискретность |
|---|
| РСТ-80АВ-02 |
послед. |
0,5-1,12 |
0,02 |
1-8,75 |
0,25 |
| паралл. | 1-2,24 | 0,04 | 2-17,5 | 0,5 |
| РСТ-80АВ-06 | послед. | 1,5-3,36 | 0,06 | 3-26,25 | 0,75 |
| паралл. | 3-6,72 | 0,12 | 6-52,5 | 1,5 |
| РСТ-80АВ-10 | послед. | 2,5-5,6 | 0,1 | 5-43,75 | 1,25 |
| паралл. | 5-11,2 | 0,2 | 10-87,5 | 2,5 |
| РСТ-80АВ-20 | послед. | 5-11,2 | 0,2 | 10-87,5 | 2,5 |
| паралл. | 10-22,4 | 0,4 | 20-175 | 5 |
| Обозначение типа |
Термическая устойчивость, А |
Потребляемая мощность при миним. уставке диапазона, не более, ВА |
|
| длительно | в теч. 1 с |
|---|
| РСТ-80АВ-02 | 1 | 10 | 1,5 | |
| 2 | 20 |
| РСТ-80АВ-06 | 3 | 30 | 2,0 | |
| 6 | 60 |
| РСТ-80АВ-10 | 5 | 50 | 2,0 | |
| 10 | 100 |
| РСТ-80АВ-20 | 10 | 100 | 2,0 | |
| 20 | 160 |
Исполнения по функции выходных реле
| № варианта | Выходное реле 1 | Выходное реле 2 | Выходное реле 3 |
|---|
| 1 | МТ3 | отсечка | - |
| 2 | пуск МТ3 (с возвратом после сраб. МТ3) |
| 3 |
| 4 | МТ3+отсечка | - |
| 5 | отсечка |
| 6 | - | - |
- Коэффициент возврата реле: не менее 0,9
- Время срабатывания органа отсечки при токе 1,2 Iср: не более 0,05 с
- Погрешности параметров
| Параметр | Основная погрешность, не более % | Дополнительная погрешность, не более % |
|---|
| при изменении температуры в рабочем диапазоне | при изменении частоты на ±3 Гц |
|---|
| Ток срабатывания * | ±10 | ±10 | ±3 |
| Время срабатывания | ±5 | ±5 | ±3 |
| Время срабатывания органа зависимой выдержки времени | ±10 | ±15 | ±5 |
* - значение приведено для коэффициента времени kt 0,75
- Параметры выходных контактов
| Контакты | Коммутируемая мощность | Ток отключ. не более, А | Длительно допустимый ток, А | Коммутац. износостойкость, циклов |
|---|
| 250 В перем. тока при cosφ>0,5 ВА | 220 В пост. тока для τ < 0.005 с, Вт |
|---|
| Усиленные | 600 | 40 | 10 | 16 | 125000 |
| Средней мощности | 300 | 20 | 5 | 8 | 12500 |
