Пускатель бесконтактный реверсивный ПБР-3АН
Есть в наличии
Гарантия 36 мес
Доставка до ТК
Только на din-рейку
узнать цену

Назначение

Пускатель предназначен для бесконтактного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели, а также других трехфазных электродвигателей с изолированной нейтралью.

Пускатель ПБР-3АН обеспечивает пуск и реверс трехфазного синхронного или асинхронного электродвигателя.

Условия эксплуатации

Условия эксплуатации Исполнение
УХЛ 4.2
Температура, °С +5...+50
Относительная влажность, % 30...80
при температуре, °С до 35
Частота вибрации, Гц до 25
амплитуда вибросмещения, мм до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400

Технические данные

Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице 2

Таблица 2
Номера входных сигналов Входной сигнал Пределы изменения среднего значения напряжения на входных контактах Потребляемый или коммутируемый ток входной цепи
ВключениеОтключение
7-8
8-9		 Среднее значение двухполупериодного выпрямленного синусоидального напряжения (24±6)V 0-8V Не более 50мА
7-10
9-10		 Состояние контактных или бесконтактных ключей 0-3V (24±4)V
амплитудное напряжение 50V
  1. Электрическое питание пускателя бесконтактного – переменный трехфазный ток с напряжением 220/380, 230/400 или 240/415 V при отклонении от минус 15 до плюс 10% и частотой 50 Hz или 60 Hz при отклонении от минус 1 до плюс 1Hz. Несимметрия трехфазной системы – не более 5%.
  2. Входное сопротивление пускателя по цепи управления (750 ± 100 )Ω.
  3. ПВ пускателя до 25% при частоте включений до 330 вкл/ч.
  4. Допускается непрерывная работа в течении 5-10 минут ( в зависимости от мощности электродвигателя), а также увеличение частоты включений до 630 вкл/ч в течении 1 ч с последующим перерывом в работе 0,5 ч.
  5. Номинальный коммутируемый ток – 3А.
  6. Динамические характеристики пускателя:
    • быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала ) – не более 40 мс;
    • разница между длительностями входного и выходного сигналов - не более 40 мс.
  7. Мощность, потребляемая пускателем, не более 5W.
  8. Напряжение источника питания цепей управления 18 - 30V (среднее значение двухполупериодного выпрямленного напряжения).
  9. Источник допускает также подключение внешней нагрузки между клеммами 8 и 10. Максимальный ток, потребляемый нагрузкой, не должен быть более 50 mА.
  10. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим описанием 100000 ч.
  11. Полный средний срок службы пускателя 10 лет.
  12. Масса пускателя не более 1,0 кг.

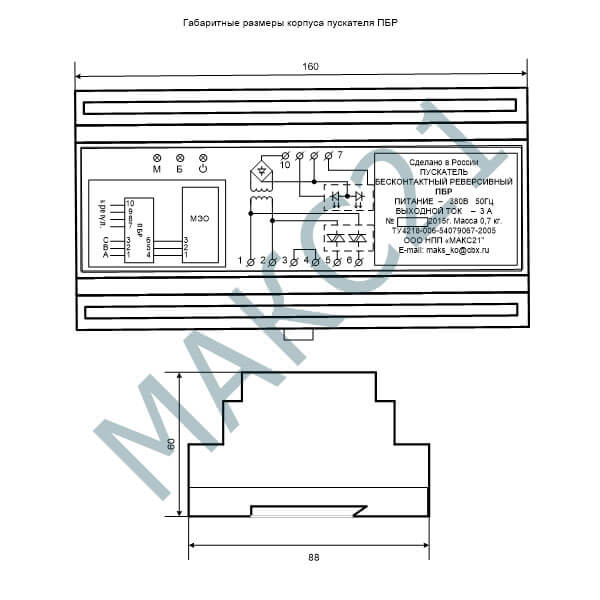

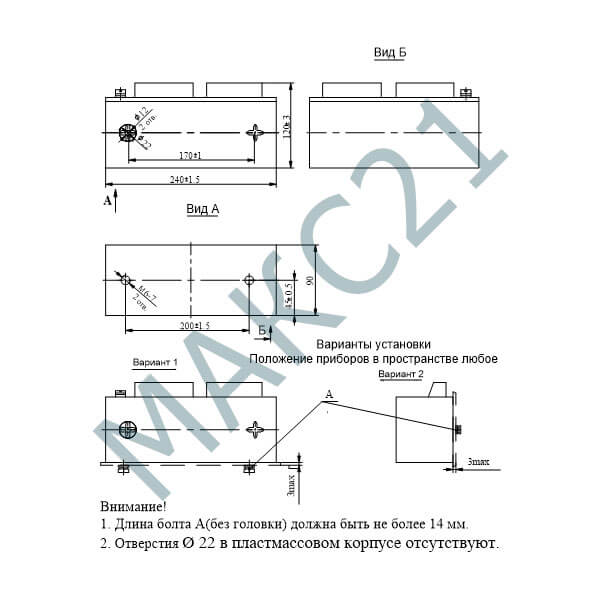

Габаритные и установочные размеры

Техническое обслуживание

Ежемесячно проводить наружный осмотр пускателя, проверять надежность контактных соединений, целостность соединительных проводов, надежность соединения заземляющего провода.

Правила хранения и транспортировки

Пускатели в заводской упаковке должны храниться в отапливаемых помещения при температуре окружающего воздуха от 1 до 40°С при относительной влажности от 30 до 80%. Воздух в помещении не должен содержать пыли или примесей агрессивных паров и газов. Срок хранения без переконсервации не более 12 месяцев.

Транспортирование пускателей в транспортной упаковке предприятия изготовителя допускается любым видом транспорта с защитой от дождя и снега на любое расстояние без ограничения скорости.

Транспортирование самолетами должно производиться в отапливаемых герметизированных отсеках.

Температура окружающей среды при транспортировании – от -50 до +50°С при относительной влажности до 98% без конденсации влаги. Время транспортирования не более 5 месяцев.
