Задатчики ручные РЗД-12 и РЗД-22

  1. Главная
  2. Приборная продукция
  3. Задатчики РЗД-12, РЗД-22

Продукция

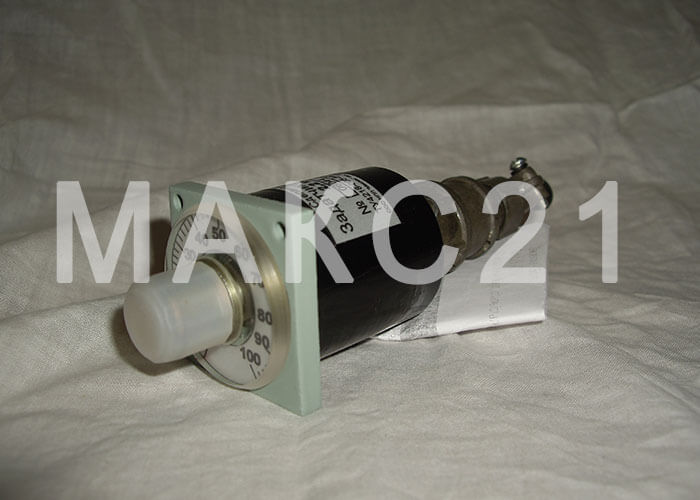

Задатчик ручной РЗД-12
Задатчик ручной РЗД-22
Есть в наличии
Гарантия 36 мес
Доставка до ТК
Сертификат
Декларация + ТУ
узнать цену

Назначение

Задатчики применяются в автоматизированных системах управления технологическими процессами (АСУ ТП) и выполняют следующие операции:

РЗД-12

  • ручная установка задания для стабилизирующих техпроцесс регуляторов и регуляторов соотношения.

РЗД-22

  • ручная установка задания для стабилизирующих техпроцесс регуляторов и регуляторов соотношения;
  • преобразование одного вида унифицированного сигнала постоянного тока или напряжения в другой.

Задатчики относятся к изделиям ГСП.

Задатчики по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.1 и степень защиты IP20.

Условия эксплуатации

Условия эксплуатации Исполнение
УХЛ4.2 O4.1
Температура, °С +5...+50 +5...+50
Относительная влажность, % 30...80 30...95
при температуре, °С до 25 до 25
Частота вибрации, Гц до 25 до 25
амплитуда вибросмещения, мм до 0,1 до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400 до 400

Сертификат, декларация, ТУ

Функциональные возможности и технические характеристики

РЗД-12

  • плавное изменение коэффициента деления потенциометра с сопротивлением 2.2 или 10кОм (по исполнению);
  • разрешающая способность не менее 0,5%;
  • погрешность установки задания по шкале отсчётного устройства ±2,5%.

РЗД-22

  • плавное изменение коэффициента деления потенциометра с сопротивлением 2,2 или 10кОм (по исполнению);
  • разрешающая способность не менее 0,5%;
  • погрешность установки задания по шкале отсчётного устройства ±2,5%;
  • преобразование входных сигналов 0...5 (Rвх < 500 Ом), или 0...20 (Rвх < 100 Ом), или 4...20 (Rвх < 100 Ом) мА, или 0...10В (Rвх > 10кОм) в выходные 0...5 (Rн < 2,5 кОм), или 0...20 (Rн < 1кОм), или 4...20 (Rн < 1кОм) мА, или 0...10В (Rн > 10кОм) постоянного тока;
  • погрешность преобразования входных сигналов в выходные не более ±1,5%;
  • пульсация выходных сигналов не более ±0,3%.

Переключение вида преобразования входных сигналов в выходные осуществляется внешними перемычками.

Электрическое питание блоков РЗД-22 осуществляется переменным напряжением 24, или 220, или 240В частотой 50 или 60Гц, потребляемая мощность не более 4ВА.

Задатчик РЗД-12 мощности не потребляет.

Масса блоков РЗД-12 не более 0,2 кг, РЗД-22 – не более 0,7 кг.

Конструкция

Конструктивно блоки изготавливаются в пластмассовом (РЗД-12) и металлическом корпусе (РЗД-22). Все органы управления расположены на передней панели:

РЗД-12

  • ручка задания с визиром и отсчётной шкалой (0...100%).

РЗД-22

  • ручка задания с визиром и отсчётной шкалой (0...100%);
  • оси резисторов под шлиц установки начального и конечного значений выходного сигналов.

Для соединения с внешними объектами на блоке РЗД-12 используется вилка разъёма 2РМ18Б7Ш1В1, на РЗД-22 - розетка РП15-23ГФ, установленные на блоках; ответные части соответственно 2РМ18Б7Г1В1 и РП15-23ШК, поставляемые в комплекте с блоками.

Монтаж

Блоки рассчитаны на щитовой утопленный монтаж на вертикальной или под углом к горизонту плоскости. Крепление блока к щиту осуществляется двумя винтами М3 за переднюю панель.

Габаритные и установочные размеры

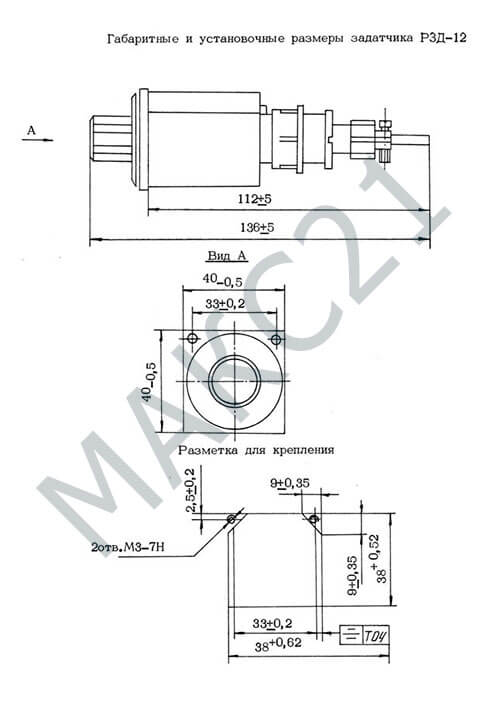

  • РЗД-12 - 40 х 40 х 136 мм;

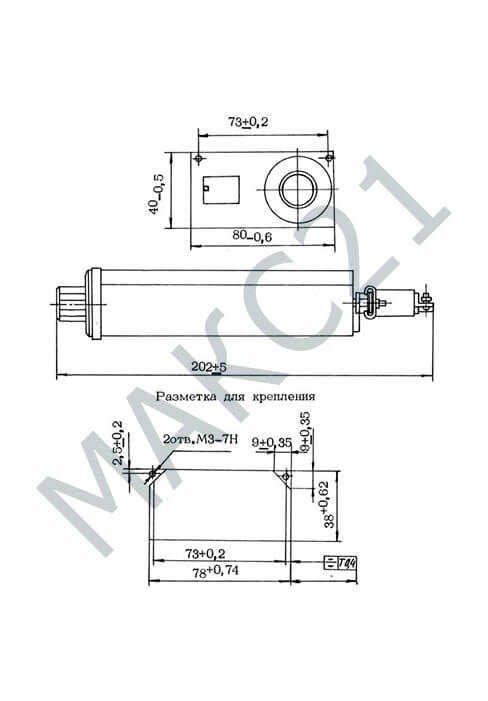

  • РЗД-22 – 40 х 80 х 207 мм.
