Назначение

Пускатель предназначен для бесконтактного управления регулирующими и запорными электроприводами (ЭП) трубопроводной арматуры, в которых использованы однофазные электродвигатели (ЭД).

Пускатели являются изделиями общего назначения по ГОСТ 18311.

Пускатель может выполнять следующие функции:

  • обеспечение заданного соответствия между поступающими сигналами управления «БОЛЬШЕ» и «МЕНЬШЕ» и направлением вращения вала электродвигателя (ЭД) электропривода (ЭП) при любом порядке чередования фазы/ноль питающей сети;
  • реверсивное управление двигателем ЭП по командам «ОТКРЫТЬ», «ЗАКРЫТЬ», подаваемым на дискретные входы пускателя;
  • остановка ЭП в крайних положениях по сигналам концевых или моментных выключателей;
  • обеспечение напряжениями постоянного тока с двумя изолированными друг от друга и от цепи питания выходами;
  • блокирование управления ЭП при наличии на входе дискретного сигнала «БЛОКИРОВКА»;
  • торможение ЭД методом обратного включения;
  • выполнение функции позиционера – по аналоговому сигналу задания (ЗД) от системы управления и сигналу обратной связи от датчика положения (ДП) ЭП(опция);
  • вывод аналогового сигнала положения выходного органа ЭП для информации системе управления / опция /;
  • формирование выходного сигнала «ГОТОВНОСТЬ»;
  • защитное отключение ЭД, формирование выходного сигнала «НЕИСПРАВНОСТЬ».

В зависимости от модификации пускатели могут иметь дополнительные опции:

  • тепловую защиту двигателя ЭП - Т;
  • изолированные от входных цепей источники питания - П;
  • аналоговое управление (позиционер) - А.

Условие применения

  1. Пускатели имеют климатические исполнения по ГОСТ 15150 УХЛ3.1 с диапазоном рабочих температур от -10°C до +50°С и относительной влажностью до 98% при температуре 25°С без конденсации влаги;
  2. По устойчивости к воздействию атмосферного давления пускатели соответствуют группе Р1 по ГОСТ 12997, ГОСТ Р 52931.
  3. По устойчивости и прочности к воздействию синусоидальных вибраций пускатели соответствуют группе исполнения L3 по ГОСТ 12997, ГОСТ Р 52931.
  4. Степень защиты пускателей от проникновения твердых тел и воды - IР20 по ГОСТ 14254.
  5. Уровень индустриальных радиопомех, излучаемых при работе пускателей, не превышает значений, установленных ГОСТ Р 51318.11 для оборудования класса А группы 1.
  6. Электрическое питание пускателей осуществляется от сети однофазного переменного тока с номинальным напряжением 220, 240V при отклонении от -15% до +10% и частотой (50(60) ± 1) Hz.
  7. Электрическая изоляция между гальванически несвязанными цепями должна выдерживать в течение 1 min испытательное напряжение практически синусоидальной формы частотой от 45 до 65 Hz (действующее значение):
    • 500 V - для цепей с напряжением до 42 V;
    • 1500 V - для цепей с напряжением от 42 до 650 V.
  8. Электрическое сопротивление изоляции между отдельными электрическими цепями и между этими цепями и корпусом пускателей не менее 50 МΩ.

Технические характеристики

Параметр ПБР-2М-9 * ПБР-2М-16 *
Число фаз подключаемого ЭД 1 1
Минимальная мощность ЭД, W 40 40
Максимальный коммутируемый ток, А, не более:
- в продолжительном режиме включения 5 10
- в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час и продолжительностью включений до 25% (далее – режим ПВ 25%) 9 16
Падение напряжения на силовых ключах, V, не более 3 3
Ток утечки силовых ключей при отсутствии сигнала управления на входе пускателя, mА, не более 7 7
Динамические характеристики:
- быстродействие (время запаздывания выходного тока) при подаче и снятии управляющего сигнала, ms, не более 40 40
- пускатели обеспечивают формирование паузы между реверсивными включениями, ms, не менее 20 20
Мощность, потребляемая пускателем при отсутствии сигнала управления не более 8W 8W
Погрешности измерения аналоговых сигналов:
- основная приведенная погрешность по входам «ЗД» и «ДП», %, не более: 0,5 0,5
- основная приведенная погрешность по выходу «ПОЛОЖЕНИЕ», %, не более: 1,0 1,0
- дополнительная приведенная погрешность преобразования сигналов по входу «ДП» и по выходу «ПОЛОЖЕНИЕ» от изменений напряжения питания и температуры окружающей среды, %, не более: 0,2 0,2
Гальваническое разделение между:
- силовыми цепями и корпусом пускателей, имеющих эти цепи есть есть
- силовыми цепями и цепями управления и сигнализации есть есть
- корпусом и цепями управления и сигнализации есть есть
Напряжение источников питания цепей управления Два внутренних гальванически развязанных стабилизированных источника питания постоянного тока 24 V, 100 mA
Масса, kg, не более 2,0 2,0
Максимальная площадь сечения кабеля, mm2:
- цепи управления и сигнализации 1,5 1,5
- силовые цепи 3,0 3,0
Средний срок службы, лет, не менее 10 10
Вероятность безотказной работы, не менее 0,98 0,98
Конструктивное исполнение настенное, шкафное на DIN рейку
Рабочее положение в пространстве любое любое

* - по каждой фазе

Примечание - значения параметров распространяются на все пускатели с указанной общей частью записи обозначения.

Техническое обслуживание

Специального технического обслуживания пускатель не требует. Для обеспечения нормальной работы рекомендуется выполнять в установленные сроки следующие мероприятия:

  • проверять правильность действия в системе автоматического регулирования по показаниям контрольно- измерительных приборов, фиксирующих протекание технологического процесса;
  • в период капитального ремонта основного оборудования или раз в два года и после ремонта пускателя проводить проверку и настройку.

Транспортировка и хранение

Транспортирование пускателей в транспортной упаковке предприятия-изготовителя допускается любым видом транспорта с защитой от дождя и снега на любое расстояние без ограничения скорости.

Транспортирование самолетами должно производиться в отапливаемых герметизированных отсеках.

Хранение пускателей производится в законсервированном виде в заводской упаковке при температуре окружающего воздуха от 278,15 К (5°С) до 313,15 К (40°С) и относительной влажности до 80% при температуре 298,15 К (25°С).

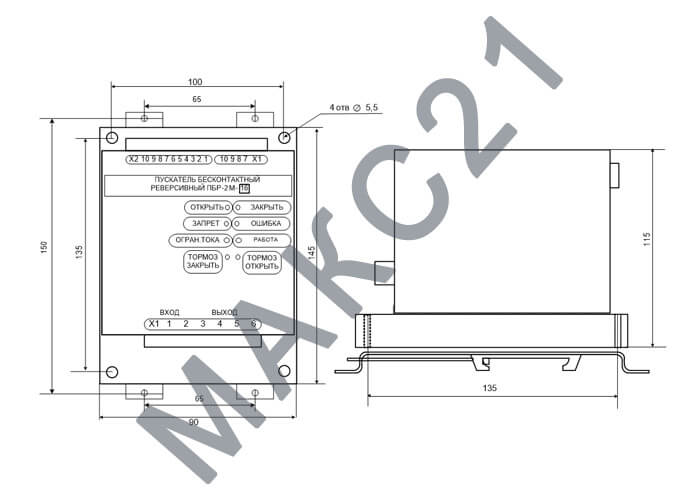

Габаритные и установочные размеры
