Пускатель бесконтактный реверсивный ПБР-2М
Есть в наличии
Гарантия 36 мес
Доставка до ТК
Сертификат + ТУ
узнать цену

Назначение

Пускатель бесконтактный реверсивный ПБР-2М предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются однофазные конденсаторные электродвигатели.

Пускатель является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Пускатель имеет следующие модификации:

  • ПБР-2М.01: для механизмов, имеющих электромагнитный тормоз;
  • ПБР-2М.02: для механизмов, имеющих механический тормоз.

Пускатель имеет климатическое исполнение УХЛ 4.2 и степень защиты оболочки IP20.

Условия эксплуатации

Условия эксплуатации Исполнение
УХЛ 4.2
Температура, °С +5...+50
Относительная влажность, % 30...80
при температуре, °С до 35
Частота вибрации, Гц до 25
амплитуда вибросмещения, мм до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400

Сертификаты

Технические данные

Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице 2:

Таблица 2
Номера контактов Входные сигналы Величина напряжения на контактах
ВключеноОтключено
8-7
8-9		 Среднее значение двухполупериодного выпрямленного синусоидального напряжения (24 ± 6)V 0-2 V
7-10
9-10		 Состояние контактных или бесконтактных ключей 0-3V (24 ± 4) V

Примечание - амплитудное напряжение на ключах не более 50V, коммутируемый ток входной цепи - не более 50 mA

  1. Управление работой выходных бесконтактных ключей, осуществляющих подключение электродвигателя к сети напряжением 220В, с помощью подачи на вход цепи управления двухполупериодного выпрямленного напряжения (24±6)В или от внутреннего источника простым замыканием управляющей цепи внешними контактами. Коммутируемый ток входной управляющей цепи не более 50мА.
  2. Напряжение в цепи управления, не приводящее к включению пускателя, не более 8В.
  3. Входное сопротивление цепи управления (750±100)Ом.
  4. Максимальный коммутируемый ток выходной цепи не более 4А (пусковой ток не более 350А в течении 25мс).
  5. Внутренний источник (24±6)В допускает подключение внешней нагрузки сопротивлением не менее 240 Ом (в основном - питание датчика положения типа БД-10М).
  6. Динамические характеристики пускателя:
    • быстродействие (время запаздывания между подачей входного сигнала и включением/выключением пускателя) не более 35 мс;
    • разница между длительностями управляющего входного сигнала и выходного тока не более 30 мс;
  7. Питание пускателя - однофазная силовая сеть переменного тока номинальным напряжением 220В частотой 50Гц.
  8. Потребляемая мощность при отсутствии сигнала управления не более 7 Вт.
  9. Масса не более 2кг.

Пускатель допускает работу в повторно-кратковременном реверсивном режиме с частотой включения до 630 вкл/час при ПВ до 25%.

Конструкция

Пускатель имеет два конструктивных исполнения – щитовое и на DIN-рейку. Пускатель щитового исполнения имеет металлический корпус, исполнения на DIN-рейку – пластмассовый корпус.

На передней панели пускателя щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей, закрывающиеся пластмассовыми крышками.

Монтаж

Пускатель щитового исполнения крепится к щиту двумя винтами М6 за заднюю стенку корпуса в любом рабочем положении или навешиванием на крестообразные отверстия на нижней плоскости корпуса.

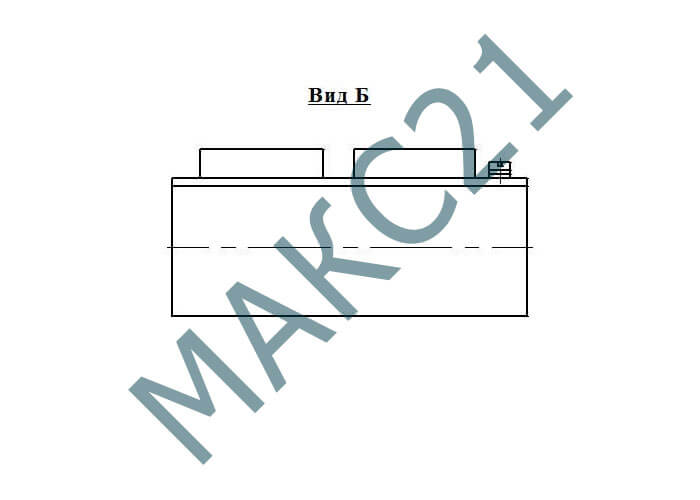

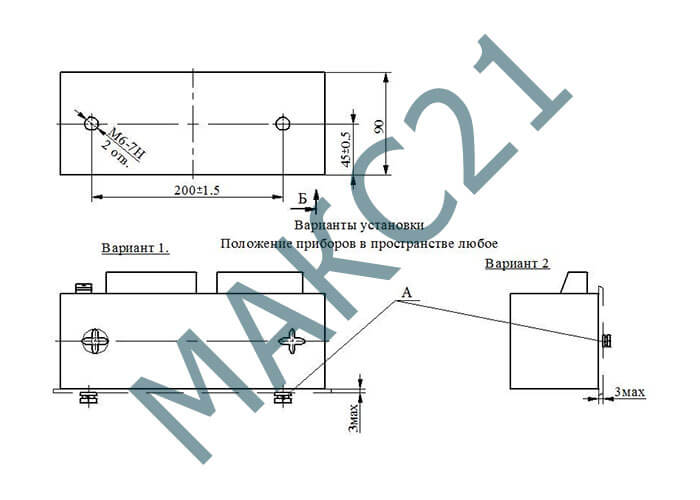

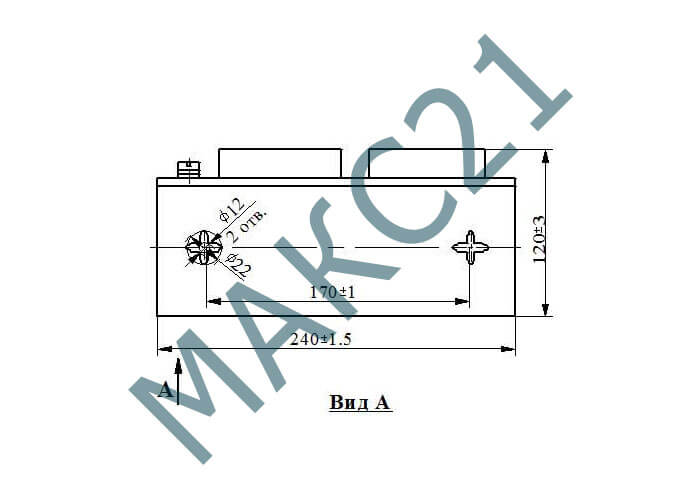

Габаритные и установочные размеры

Внимание!

Длина болта А (без головки) должна быть не более 14 мм.
Отверстия Ø22 в пластмассовом корпусе отсутствуют.
