Блок сигнализации положения токовый БСПТ-10МА

Назначение

Блок БСПТ-10МА предназначен для установки в электрические исполнительные механизмы и приводы с целью преобразования положения выходного органа механизма или привода в пропорциональный электрический сигнал и сигнализации промежуточных или блокировки крайних положений выходного органа.

В состав блока БСПТ-10МА входят блок датчика БД-10МА (в дальнейшем - блок БД-10МА) и блок питания БП-20МА9В дальнейшем блок БП-20МА).

Блок БД-10МА может использоваться без блока питания БП-20МА и питаться от других источников.
Блок БД-10МА предназначен для размещения под крышкой механизма (привода), имеющего защиты не ниже IP 54 по ГОСТ 14254-96.

Декларация соответствия

Технические характеристики

1. Электрическое питание блока БД-10МА может осуществляться:
   • от однофазной сети переменного тока с напряжением 220 В и частотой 50 Гц через блок питания БП-20МА. Допустимое отклонение напряжения питания - от плюс 10 до минус 15%, частоты - от плюс 2 до минус 2%. Блок БП-20МА обеспечивает гальваническую развязку выходного сигнала от сети переменного тока;
   • от источника питания постоянного тока с диапазоном напряжений от 20 до 36 В.
   Мощность, потребляемая от сети переменного тока, не более - 10 ВА.
   Мощность потребляемая от источника постоянного тока, не более - 0,8 Вт.
2. Входной сигнал блока БСПТ-10МА - угол поворота вала блока БД-10МА в диапазоне от 0 до 0,25 г. (0-90°) или от 0 до 0,63 г. (0-225°).
3. Выходной сигнал блока БСПТ-10МА при трехпроводной или четырехпроводной схеме может быть на один из указанных диапазонов:
   • I - постоянный ток (0-5) мА при сопротивлении нагрузки до 2 кΩ;
   • II - постоянный ток (0-20) мА при сопротивлении нагрузки до 0,5 кΩ;
   • III - постоянный ток (4-20) мA при сопротивлении нагрузки до 0,5 кΩ;
   Минимальное сопротивление нагрузки не менее 100 Ω.
   При двухпроводной схеме включения выходной сигнал равен (4-20) мA.
   Допускаемое сопротивление нагрузки Rн, Ω, при соединении по двухпроводной схеме определяется по формуле Rн ≤ (Uпит - 16) / 0,02, где Uпит - напряжение питания блока, В.
   Информацию несет среднее значение выходного сигнала.
4. Нелинейность преобразования входного сигнала в выходной не более 2.0% от максимального значения выходного сигнала.
5. Вариация выходного сигнала не более 1,0% от максимального значения выходного сигнала.
6. Микровыключатели обеспечивают коммутацию тока через замкнутые контакты:
   • от 20 до 3000 мA при напряжении постоянного тока 24 В и 48 В при активной нагрузке.
   При этом падение напряжения на замкнутых контактах не более 0,25 В.
7. Масса не более:
   • блока БД-10МА - 0,66 кг.
   • блока БП-20МА - 0,70 кг.

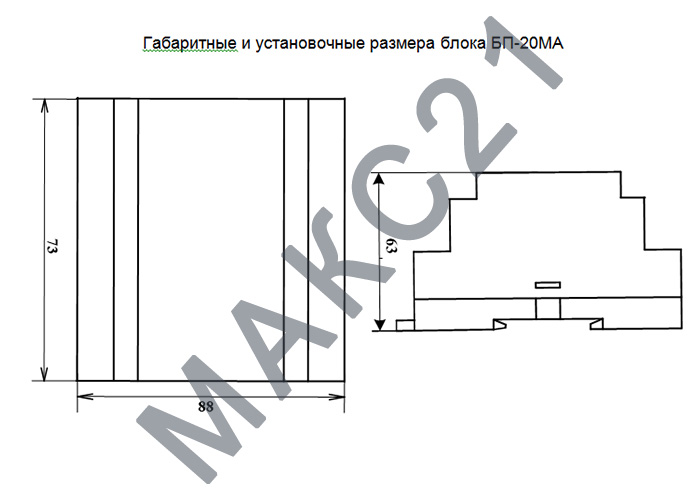

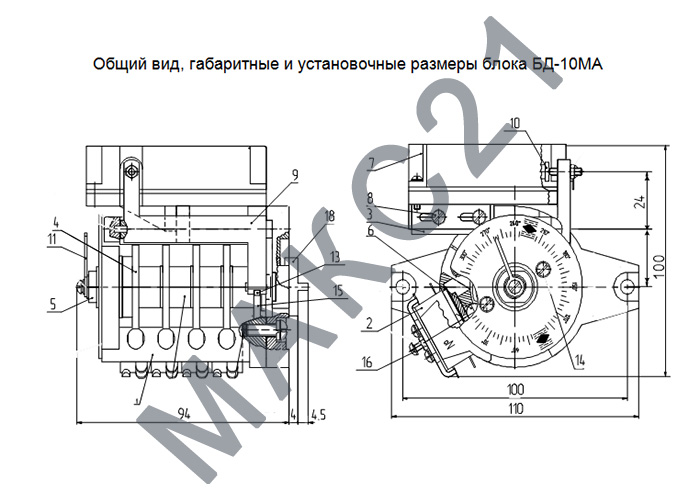

Габаритные и установочные размеры
