Пускатель бесконтактный реверсивный ПБР-3А
Есть в наличии
Гарантия 36 мес
Доставка до ТК
Сертификат + ТУ
узнать цену

Назначение

Пускатели бесконтактные реверсивные ПБР-3, ПБР-3А предназначены для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трёхфазные электродвигатели с изолированной нейтралью.

Пускатели являются комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Пускатель ПБР-3 - пуск и реверс синхронного электродвигателя.

Пускатель ПБР-3А - пуск и реверс синхронного и асинхронного электродвигателей, защита от перегрузки асинхронного электродвигателя с короткозамкнутым ротором.

Пускатели имеют климатическое исполнение УХЛ 4.2 и степень защиты оболочки IP20.

Условия эксплуатации

Условия эксплуатации Исполнение
УХЛ 4.2
Температура, °С +5...+50
Относительная влажность, % 30...80
при температуре, °С до 35
Частота вибрации, Гц до 25
амплитуда вибросмещения, мм до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400

Сертификаты

Технические данные

Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице 2:

Таблица 2
Номера входных сигналов Входной сигнал Пределы изменения среднего значения напряжения на входных контактах Потребляемый или коммутируемый ток входной цепи
ВключениеОтключение
7-8
8-9		 Среднее значение двухполупериодного выпрямленного синусоидального напряжения состояние контактных или бесконтактных ключей (24±6)V 0-8V Не более 50мА
7-10
9-10		 Состояние контактных или бесконтактных ключей 0-3V (24±4)V
амплитудное напряжение 50V
  1. Управление работой выходных бесконтактных ключей, осуществляющих подключение электродвигателя к сети напряжением 380В, с помощью подачи на вход цепи управления двухполупериодного выпрямленного напряжения (24±6)В или от внутреннего источника простым замыканием управляющей цепи внешними контактами. Коммутируемый ток входной управляющей цепи не более 50мА.
  2. Напряжение в цепи управления, не приводящее к включению пускателя, не более 8В.
  3. Входное сопротивление цепи управления (750±100)Ом.
  4. Максимальный коммутируемый ток выходной цепи не более 3А в каждой фазе (пусковой ток не более 250А в течении 25мс).
  5. Внутренний источник (24±6)В допускает подключение внешней нагрузки сопротивлением не менее 240 Ом (в основном - питание датчика положения типа БД-10М).
  6. Динамические характеристики пускателей:
    • быстродействие (время запаздывания между подачей входного сигнала и включением/выключением пускателя) не более 25мс;
    • разница между длительностями управляющего входного сигнала и выходного тока не более 20мс.
  7. Питание пускателей - трёхфазная силовая сеть переменного тока номинальным напряжением 380, 400, 415В частотой 50 или 60Гц. Несимметрия трёхфазной сети не более 5%.
  8. Потребляемая мощность при отсутствии сигнала управления не более 9Вт.
  9. Масса не более 3,5 кг.

Пускатели допускают непрерывную работу до 10 минут и непрерывную работу постоянно в повторно-кратковременном реверсивном режиме с частотой включения до 320 вкл/ч при ПВ до 25%, а также увеличение частоты включений до 630 вкл/час при ПВ до 25% в течение 1 часа с последующим перерывом в работе 0,5 часа.

При обрыве одной из фаз или при несимметрии трёхфазной системы более 5% пускатель ПБР-3А также отключается.

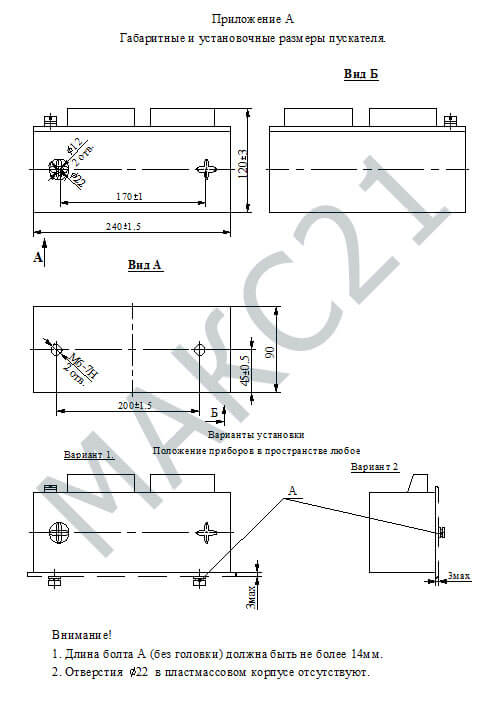

Габаритные и установочные размеры

Габаритные размеры ПБР-3, ПБР-3А - 240 х 196 х 90 мм.

Конструкция

Пускатели имеют металлический корпус щитового исполнения.

На передней панели пускателей расположены две клеммные колодки для подключения внешних электрических цепей, закрывающиеся пластмассовыми крышками и регулятор уровня тока защиты.

Монтаж

Пускатели крепятся к щиту двумя винтами М6 за заднюю стенку корпуса в любом рабочем положении или навешиванием на крестообразные отверстия на нижней плоскости корпуса.
