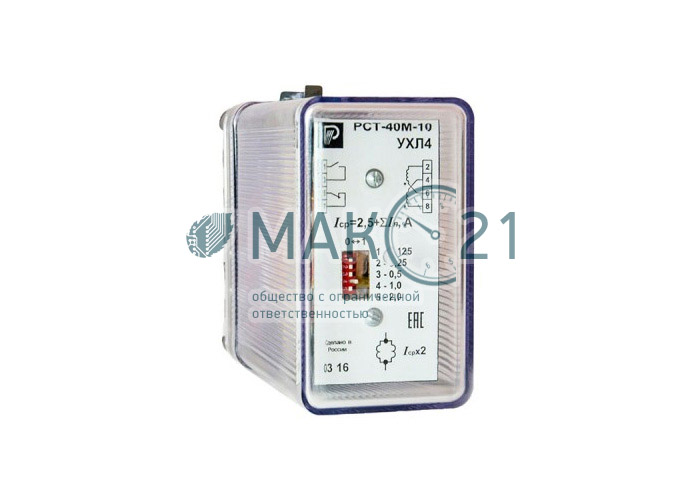

Реле максимального тока без оперативного питания РСТ-40М

  1. Главная
  2. Коммутационное оборудование
  3. Реле максимального тока РСТ-40М

Продукция

реле максимального тока без оперативного питания РСТ-40М
На заказ
Гарантия 12 мес
Доставка до ТК
узнать цену

Назначение

Реле максимального тока РСТ 40М применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.

Преимущества

  • питание от входного тока (не требуется оперативное питание), высокая помехоустойчивость, взаимозаменяет реле РТ40, РТ140, РСТ 11, РСТ 12, РСТ 13, РСТ 14, РСТ 11М;
  • исполнение в корпусе реле РТ-40, те же габариты и схема подключения;
  • выполнено на микроэлектронной элементной базе, высокая виброустойчивость, ударопрочность, отсутствует вибрация контактов (как у реле переменного тока);
  • коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей;
  • подготовка к работе - одна операция по настройке тока срабатывания, коэффициент возврата не менее 0,9 автоматически.

Технические характеристики

Обозначение типаДиапазон уставок по току, АСоединение обмотокТок срабатывания, А
диапазондискретность
РСТ-40М-02 0,5-2,24 последовательное
параллельное		 0,5-1,12
1-2,24		 0,02
0,04
РСТ-40М-06 1,5-6,72 1,5-3,36
3-6,72		 0,06
0,12
РСТ-40М-10 2,5-11,2 2,5-5,6
5-11,2		 0,1
0,2
РСТ-40М-20 5-22,4 5-11,2
10-22,4		 0,2
0,4
РСТ-40М-60 15-67,2 15-33,6
30-67,2		 0,6
1,2
РСТ-40М-100 25-112 25-5 6
50-112		 1
2
Обозначение типаТок термической стойкости, АЗаменяемые реле
длительнов течение 1 с
РСТ-40М-02 1
2		 10
20		 РТ40/2, РСТ40-3-14, РСТ40-1-14, РС-40М-0.5/4
РСТ-40М-06 3
6		 30
60		 РТ40/6, РСТ40-3-19, РСТ40-1-19, РС-40М-1/8
РСТ-40М-10 5
10		 50
100		 РТ40/10, РСТ40-3-21, РСТ40-1-21, РС-40М-1/8
РСТ-40М-20 10
20		 100
160		 РТ40/20, РСТ40-3-24, РСТ40-1-24, РС-40М-5/40
РСТ-40М-60 30
60		 100
160		 РТ40/50, РСТ40-3-26, РСТ40-1-26, РС-40М-15/120
РСТ-40М-100 50
100		 100
160		 РТ40/100, РСТ40-3-31, РСТ40-1-31, РС-40М-15/120
  1. Коэффициент возврата реле - не менее 0,9;
  2. Время замыкания замыкающего контакта, не более: 0,05 с при токе 1,2 Iср; 0,02 с при токе 3 Iср.
  3. Время размыкания замыкающего контакта при уменьшении тока с 10-кратного тока срабатывания до нуля - не более 0,06 с.
  4. Исполнения выходных контактов - 1з1р, (по отдельному заказу возможны исполнения 2з, 2р, 1п);
  5. Контакты выходного реле обеспечивают коммутацию электрических нагрузок при токе не более 5 А и напряжении от 24 до 250В мощностью:
    • 300 ВА, в цепях переменного тока при коэффициенте мощности цепи не менее 0,5
    • 20 Вт, в цепях постоянного тока при постоянной времени цепи не более 0,005 с.
