Назначение

Блок питания БП-20 предназначен для питания токовых датчиков БД-10М, применяемых в электрических исполнительных механизмах МЭО, МЭП, МЭМ и механизмах сигнализации положения МСП-1, МСП-94, МСП-94-УД.

Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Блок БП-20 является составной частью блока сигнализации положения токового БСПТ-10М, но может поставляться отдельно как комплектующее изделие (ЗИП).

Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.

По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ3.1 и О4.2 и степень защиты IP20, IP40 (щитовое исполнение).

Условия эксплуатации

Условия эксплуатации Исполнение
УХЛ3.1 О4.2
Температура окружающего воздуха, °С -30...+50 -10...+55
Относительная влажность воздуха, % 30...80 30...95
при температуре, °С до 25 до 35
Частота вибрации, Гц до 25 до 25
амплитуда вибросмещения, мм до 0,1 до 0,1
Магнитные поля постоянные или переменные 50 Гц напряженность, А/м до 400 до 400

Технические характеристики

  • Выходное нестабилизированное напряжение постоянного тока (35 ± 10)В для БП-20, БП-20/1Д. (27 ± 3)В для БП-20/2Д.
  • Выходной ток не более 100 мА для БП-20, БП-20/1Д. Не более 40 мА для БП-20/2Д.
  • Напряжение питания 220В с допустимым отклонением от -15 до +10%.
  • Потребляемая мощность не более 10ВА. Не более 3,2ВА для БП-20/2Д.
  • Масса не более 0,5 кг. Не более 0,3 кг для БП-20/2Д.

Конструкция

Блок имеет три конструктивных исполнения - щитовое и два в стандартном корпусе на DIN-рейку. Все конструкции имеют пластмассовый кожух.

На передней панели блока щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей. Клеммные колодки закрываются пластмассовыми крышками.

В блоке на DIN-рейку внешние электрические цепи подключаются под винт.

Монтаж

Блоки монтируются на щите в любом рабочем положении с креплением двумя винтами М5 за переднюю панель или на DIN-рейку.

Габаритные и установочные размеры

  • Щитовое исполнение БП-20 - 160 х 96 х 83 мм.

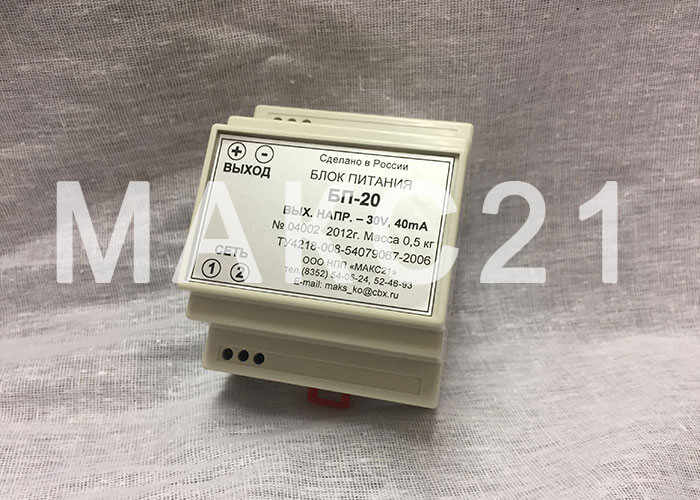

  • Исполнение на DIN-рейку БП-20/1Д - 87 х 72 х 60 мм.
  • Исполнение на DIN-рейку БП-20/2Д - 87 х 35 х 60 мм.
