Нашей организацией ООО «МАКС21» разработаны и начат выпуск новых бесконтактных реверсивных однофазных пускателей ПБР-2МК и трёхфазных ПБР-3МК на принципиально новой основе с применением программируемого контроллера в схеме управления работой пускателя.

Пускатели по своему действию идут на замену уже выпускаемых нашим предприятием следующих пускателей:

  • ПБР-2МК: ПБР-2М, ПБР-2МН, ПБР-2М.01, ПБР-2М.02, ПБР-2.3, ПБР-23, ПБР-2М-9 (частично), МСТ-210;
  • ПБР-3МК: ПБР-3, ПБР-3А, ПБР-3АН, ПБР-3А2.1, ПБР-3А2.2, ПБР-3.3, ПБР-33, ПБР-3М-9 (частично), ФЦ-0610 (IP20), ФЦ-0620 (IP20), МСТ-310.

И аналогичные пускатели других производителей.

Преимущества

В них объединены многие функции пускателей предыдущих поколений и малым компактным корпусом почти при одинаковых ценах.

На пускателе отсутствуют какие-либо ручки управления, имеется световая индикация выполняемых действий. Настройка режимов работы осуществляется нажатием скрытых кнопок.

Пускатели изготавливаются в климатическом исполнении УХЛ3.1 и имеют степень защиты оболочки IP20.

Назначение

Пускатели предназначены для пуска и реверса синхронных и асинхронных электродвигателей с изолированной нейтралью в устройствах систем автоматического управления технологическими процессами, например, электроприводы трубопроводной арматуры, или в других устройствах.

Пускатель ПБР-2МК предназначен для бесконтактного управления электрическими исполнительными механизмами и приводами (далее - ЭП), в которых использованы однофазные асинхронные или синхронные электродвигатели (далее - ЭД).

Пускатель ПБР-3МК предназначен для бесконтактного управления ЭП, в которых использованы одно- и трёхфазные асинхронные или синхронные ЭД.

Пускатели предназначены для использования в составе автоматизированных систем управления технологическими процессами (АСУ ТП).

Пускатели являются изделиями общего назначения по ГОСТ 18311.

Функции

  1. Реверсивное управление ЭД по сигналам «ЗАКРЫТЬ» и «ОТКРЫТЬ», подаваемым на дискретные входы пускателя.
  2. Блокировка включения в заданном направлении «БЛОКИРОВКА ЗАКРЫТЬ» и «БЛОКИРОВКА ОТКРЫТЬ».
  3. Токовая защита ЭД.
  4. Торможение ЭД методом обратного включения с регулируемым временем торможения (для ПБР-3МК).
  5. Питание цепей управления произвольной полярности от внутреннего стабилизированного источника питания постоянного тока 24V.
  6. Индикация направления вращения ЭД.
  7. Индикация ошибок.
  8. Защитное отключение ЭД, формирование выходного сигнала «НЕИСПРАВНОСТЬ» и индикация неисправности.

Модификации

Модификация Напряжение питания, V Частота, Hz Климатическое исполнение Максимальный коммутируемый ток в режиме ПВ 25%, А
ПБР-3МК-4* 380 50 УХЛ3.1 4
ПБР-2МК-4 220
* Базовое исполнение

Условия эксплуатации

Пускатели имеют климатическое исполнение УХЛ3.1 по ГОСТ 15150, но с диапазоном рабочих температур от минус 10 до плюс 55°С и относительной влажностью до 98% при температуре 25°С без конденсации влаги.

По устойчивости к воздействию атмосферного давления пускатели соответствуют группе исполнения Р1 по ГОСТ Р 52931.

По устойчивости и прочности к воздействию синусоидальных вибраций пускатели соответствуют группе исполнения L3 по ГОСТ Р 52931. Частота вибрации до 25 Гц.

Амплитуда вибросмещения до 0,1 мм.

Степень защиты пускателей от проникновения твёрдых тел и воды - IР20 по ГОСТ 14254.

Электрическое питание пускателей ПБР-2МК осуществляется от сети однофазного переменного тока с номинальным напряжением 220V при отклонении от минус 15 до плюс 10% и частотой (50±1) Hz.

Электрическое питание пускателей ПБР-3МК осуществляется от сети трёхфазного переменного тока с номинальным напряжением 380V при отклонении от минус 15 до плюс 10% и частотой (50±1) Hz. Для управления однофазными ЭД допускается питание от сети однофазного переменного тока с номинальным напряжением 220V при отклонении от минус 15 до плюс 10% и частотой (50±1) Hz.

Пускатели устойчивы к воздействию внешних постоянных или переменных частотой (50±1) Hz магнитных полей напряженностью до 400 А/m.

Электрическая изоляция между гальванически несвязанными цепями выдерживает в течение 1 min испытательное напряжение практически синусоидальной формы частотой от 45 до 65 Hz (действующее значение):

  • 500V - для цепей с напряжением до 60 V;
  • 1500V - для цепей с напряжением от 60 до 660V.

Электрическое сопротивление изоляции между отдельными электрическими цепями пускателей не менее 40 МΩ.

Пускатели соответствуют требованиям ГОСТ 12.2.007.0 и ГОСТ 12.1.004 по пожарной безопасности.

Для обеспечения помехоустойчивости пускателя к клемме X1:8 необходимо подключать заземляющий провод.

Технические характеристики

Параметры Значение
Напряжение питания:
- ПБР-2МКоднофазная сеть 220В 50Гц
- ПБР-3МКтрёхфазная сеть 380В 50Гц (или однофазная сеть 220В 50Гц для однофазных электродвигателей)
Максимальный коммутируемый ток нагрузки в режиме ПВ25%, А4
Максимальный ток при постоянном включении, А1,5
Минимальная мощность подключаемого электродвигателя, Вт10
Максимальная мощность подключаемого электродвигател, кВт
- ПБР-2МК0,5
- ПБР-3МК1,5
Потребляемая мощность в режиме ожидания, не более, ВА5
Диапазон настройки тока защиты, А (шаг 0,5А)0,5÷4
Диапазон настройки времени торможения противовключением, мс (шаг 20 мс)0÷120
Постоянное напряжение дискретного сигнала управления (24±6)Ввнешнее или от внутреннего источника
Полярность подачи сигнала управлениялюбая
Напряжение сигнала управления, не приводящее к включению электродвигателя, В8

Блокировка сигнала управления «ОТКРЫТЬ», «ЗАКРЫТЬ».
Защита при одновременном включении сигналов «ОТКРЫТЬ», «ЗАКРЫТЬ».
Гальваническое разделение между цепями управления и силовыми цепями.
Световая индикация «РАБОТА», «ОТКРЫТИЕ», «ЗАКРЫТИЕ«, «ОШИБКА» для сигнализации о состоянии пускателя и индикации кода значений параметров в режиме просмотра и установки.

Пускатели при макимальном токе допускают непрерывную работу до 10 минут и непрерывную работу постоянно в повторно-кратковременном реверсивном режиме с частотой включения до 630 вкл/час при ПВ до 25%.

Конструкция

Электрическая схема пускателя смонтирована в металлическом корпусе. Габаритные размеры корпуса 160х50х125 мм. Корпус имеет одновременно настенное крепление и на DIN-рейку.

На передней панели расположены световые индикаторы «Раб», «Ош», «Закр», «Откр»; утопленные кнопки настройки режимов работы «Торм», «Ток», «Сброс» разъём и клеммы для внешних подключений.

В верхней части передней панели расположен разъём:

  • для подключения входных дискретных сигналов управления пускателем («ОТКРЫТЬ», «ЗАКРЫТЬ», «БЛОКИРОВКА ОТКРЫТЬ», «БЛОКИРОВКА ЗАКРЫТЬ»);
  • дискретные выходы сигнализации «ГОТОВНОСТЬ» и «НЕИСПРАВНОСТЬ» с нагрузкой не более 0,1 А и 50 В постоянного напряжения;
  • выход внутреннего источника питания постоянного тока 24 В с допустимым током нагрузки до 50 мА.

В нижней части передней панели имеется колодка с клеммами для подключения электрического питания и цепей ЭД.

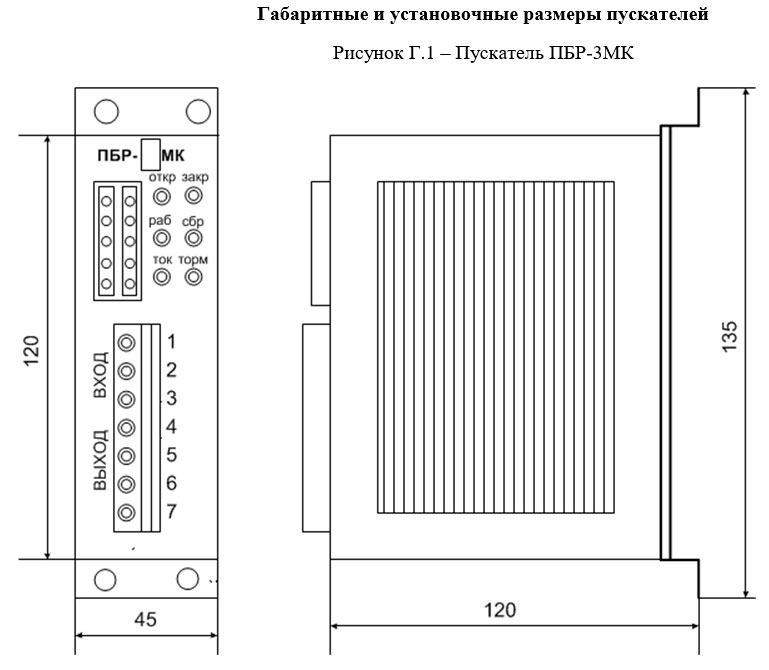

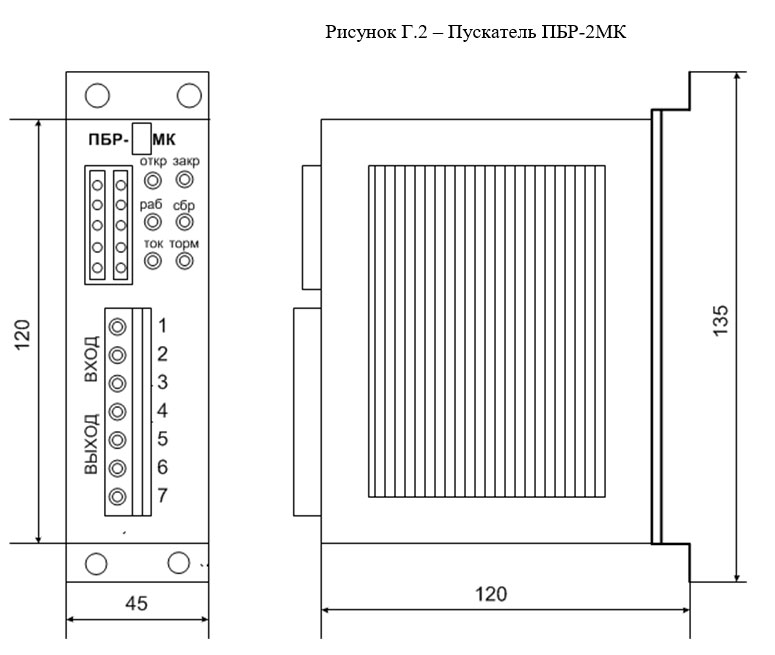

Габаритные размеры

Назначение и параметры дискретных входов

Название входа Назначение Параметры
«ЗАКРЫТЬ» Включение двигателя ЭП в направлении открытия или закрытия управляемой арматуры Постоянное или двухполупериодное выпрямленное синусоидальное напряжение со средним значением:
- логический «0» (выключено) (0 - 8) V;
- логическая «1» (включено) (18 - 30) V.

Полярность сигнала не имеет значения. Подключение по схеме:
- «общий плюс»;
- «общий минус».

Потребляемый ток по цепям управления не более 10 mA при номинальном напряжении сигнала управления 24V
«ОТКРЫТЬ»

Назначение и параметры дискретных выходов

Название выхода Назначение Параметры
«ГОТОВНОСТЬ» Сигнализация о готовности пускателя выполнять команды управления ЭД Изменение состояния ключей типа «сухой контакт».

Коммутируемые сигналы:
- напряжение постоянного тока до 220V, переменного тока до 250V;
- максимальный ток до 1,0 A;
- максимальная мощность 60 VA.

Минимальный коммутируемый ток 1 mА
«НЕИСПРАВНОСТЬ» Сигнализация о неисправности пускателя, ЭП или ЭД

Монтаж

Крепление пускателя на стенку производиться 4-мя винтами М4 или на DIN-рейку. Рабочее положение вертикальное. Расстояние между соседними пускателями не менее 25 мм.

Максимальное сечение подключаемых проводов 1,5 мм2.

Техническое обслуживание и ремонт

Специального технического обслуживания (ТО) пускатели не требуют. Для обеспечения нормальной работы пускателей рекомендуется выполнять следующие работы:

Вид ТО Наименование работы Примечание
Профилактический осмотр Осмотр мест крепления, электрических разъемов. Очистка пускателей от пыли путем протирания доступных частей, а также путем воздушной продувки сухим и чистым сжатым воздухом остальных его частей Периодичность профилактических осмотров пускателей устанавливается в зависимости от производственных условий, но не реже 1 раза в квартал
Периодическое ТО Проверка по 3.3 руководства по эксплуатации Периодичность - 1 раз в 2 года

Внимание: запрещается производить техническое обслуживание пускателей при поданном напряжении!

К техническому обслуживанию допускается персонал, имеющий специальную подготовку и допуск к эксплуатации электроустановок до 1000V, изучивший руководство по эксплуатации.

Пускатели с неисправностями, не подлежащими устранению при профилактическом осмотре, подлежат текущему ремонту.

Во время гарантийного срока текущий ремонт производит предприятие-изготовитель или выдает разрешение потребителю (при согласии изготовителя) на проведение ремонта.

Сведения о гарантиях изготовителя приведены в паспорте пускателя.

После гарантийного срока текущий ремонт проводится потребителем, при невозможности проведения текущего ремонта пускателя потребителем, он проводится на предприятии-изготовителе. В период после гарантийного срока текущий ремонт проводится по отдельному договору.

Меры безопасности

Предостережение! При подаче напряжения на пускатель на клеммах двигателя присутствует опасное напряжение! Все работы с нагрузкой производить при полностью снятом напряжении с пускателя!

При работе с пускателями следует руководствоваться «Правилами технической эксплуатации электроустановок потребителей», а также «Правилами по охране труда при эксплуатации электроустановок» для электроустановок до 1000V.

Все работы по монтажу пускателей производить при полностью снятом напряжении питания. При этом необходимо выполнить мероприятия по предотвращению ошибочной подачи напряжения на пускатели.

Транспортирование и хранение

Пускатели в упаковке предприятия-изготовителя транспортируются любым видом крытого транспорта (авиационным - в отапливаемых герметизированных отсеках самолетов) в соответствии с установленными для каждого вида транспорта правилами.

Условия транспортирования пускателей должны соответствовать условиям хранения 5 по ГОСТ 15150 при температуре окружающего воздуха от минус 50 до плюс 50°С.

Во время погрузочно-разгрузочных работ и транспортирования упакованные пускатели не должны подвергаться резким ударам и воздействию атмосферных осадков. Способ укладки упакованных пускателей на транспортное средство должен исключать их перемещение.

Условия хранения пускателей в упаковке - 1 по ГОСТ 15150 (отапливаемые и вентилируемые склады, хранилища с кондиционированием воздуха, расположенные в любых макроклиматических районах; температура воздуха от плюс 5 до плюс 40°С; влажность (60-80)%).

Правила расположения пускателей в хранилищах должны удовлетворять требованиям ГОСТ Р 52931.

Хранить пускатели следует на стеллажах.
Расстояние от пускателя до стен и пола хранилища должно быть не менее 100 mm.
Расстояние между отопительными устройствами хранилища и пускателем должны быть не менее 0,5 m.

Воздух хранилища не должен содержать пыли и примеси агрессивных паров и газов.
