Блок сигнализации положения токовый БСПТ-10

Назначение

Блок сигнализации положения токовый БСПТ-10 предназначен для установки в исполнительные электрические механизмы с целью преобразования положения выходного органа механизма в пропорциональный электрический сигнал и сигнализации или блокирования в крайних или промежуточных положениях выходного органа.
В состав блока входит блок питания БП-10 и блок датчика БД-10.

Блок датчика предназначен для эксплуатации под крышкой механизма исполнения У2 или Т2.
Блок питания имеет климатическое исполнение УХЛ или 0 категории 4.2.

Декларация соответствия

Технические характеристики

1. Параметры питания - однофазная сеть переменного тока 220 (+22/-33) В или 230 В, или 240 (+24/-36) В частоты (50±1) Гц или (60±1,2) Гц.
   Мощность, потребляемая от сети, не более 9 ВА.
2. Входной сигнал блока - угол поворота вала блока в диапазоне: (0-90)° или (0-225)°.
3. Выходной сигнал блока - постоянный ток 0 - 5 мА при сопротивлении нагрузки до 2,5 кΩ или 4-20 мA или 0-20 мA при сопротивлении нагрузки до 1 кΩ. Амплитудное значение пульсации выходного сигнала до 1%.
4. Нелинейность блока до 2,5% максимального значения выходного сигнала.
5. Вариация выходного сигнала до 1,4% от максимального значения выходного сигнала.

Дифференциальный ход микроотключателей до 3°.
Коммутационный ток микровыключателя Д 703 (Д713 или ВК-6):

• при постоянном напряжении 24 и 48 В - от 20 мА до 1 А;
• при переменном напряжении 220 В частоты 50 или 60 Гц - от 20 до 500 мA.

Масса блока датчика не более 1 кг.
Масса блока питания не более 1,45 кг.

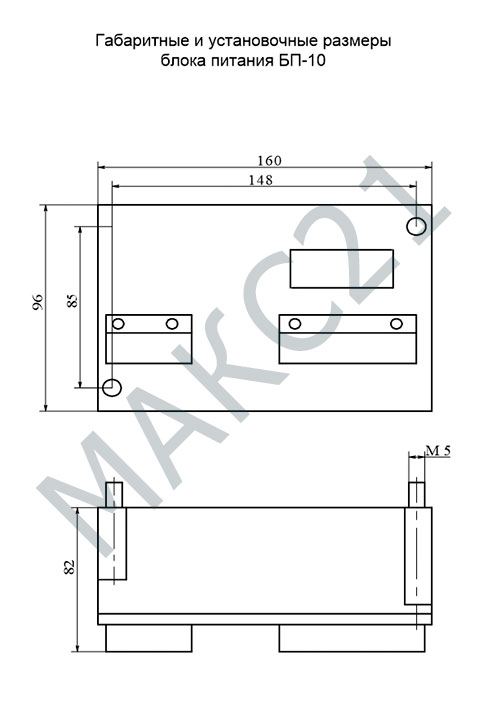

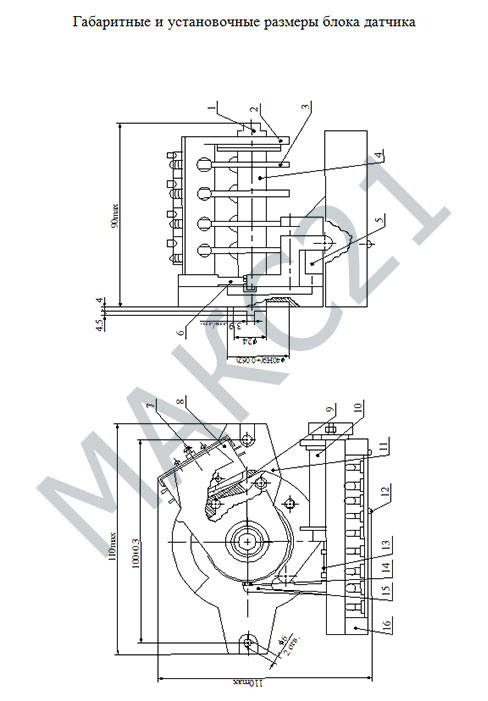

Габаритные и установочные размеры
