Назначение

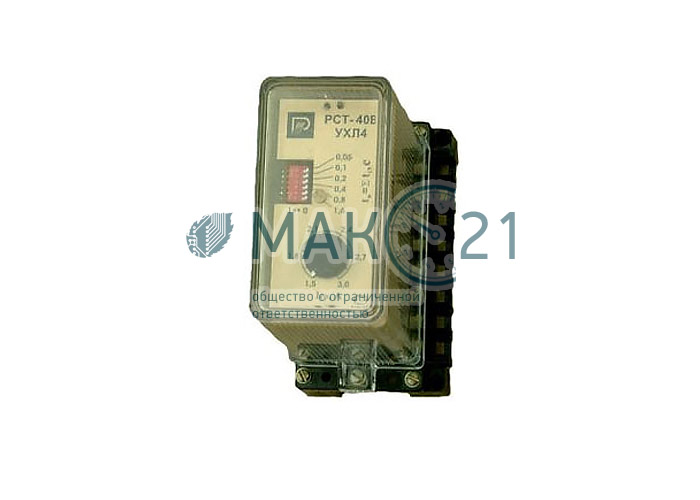

Реле максимального тока РСТ 40, РСТ 40В применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи. Представляет собой комбинированное реле, сочетающее преимущества электромеханических и электронных реле тока и реле времени.
Преимущества
- питание от входного тока (не требуется оперативное питание), высокая помехоустойчивость, взаимозаменяет реле РТ40, РТ140, РСТ 11, РСТ 12, РСТ 13, РСТ 14, РСТ 11М и других, и используемых совместно с ними реле времени (мощность, потребляемая на минимальной уставке диапазона, не более 2 ВА);
- два функциональных элемента - измерительный орган тока и орган выдержки времени - это позволяет выполнить полноценную двухфазную МТЗ;
- выполнено на микроэлектронной элементной базе, высокая виброустойчивость, ударопрочность, отсутствует вибрация контактов (как у реле переменного тока), не является источником помех в цепях оперативного питания (аналог реле времени с часовым механизмом);
- коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей;
Технические характеристики
| Обозначение максимальной установки по току | Диапазон установок по току, А | Соединение обмоток | Потребляемая мощность при токе минимальной установки не более, ВА |
|---|
| последовательное | парраллельное |
|---|
| Iср., A | Iном., A | Iср., A | Iном., A |
|---|
| 0,6 | 0,15-0,6 | 0,15-0,3 | 0,3 | 0,3-0,6 | 0,6 | 2 |
| 02 | 0,5-2 | 0,5-0,1 | 1 | 1-2 | 2 | 2 |
| 06 | 1,5-6 | 1,5-3 | 3 | 3-6 | 6 | 2 |
| 10 | 2,5-10 | 2,5-5 | 5 | 5-10 | 10 | 2 |
| 20 | 5-20 | 5-10 | 10 | 10-20 | 16 | 2 |
| 60 | 15-60 | 15-30 | 16 | 30-60 | 16 | 3 |
| 100 | 25-100 | 25-50 | 16 | 50-100 | 16 | 5,5 |
| 200 | 50-200 | 50-100 | 16 | 100-200 | 16 | 10 |
Исполнение реле РСТ-40В по диапазонам установок времени
| Обозначение типа | Диапазон изменения уставок по времени, с | Дискретность изменения уставок по времени, с |
|---|
| РСТ40В-ХХ-03 | 0,05-3,15 | 0,05 |
| РСТ40В-ХХ-06 | 0,1-6,3 | 0,1 |
| РСТ40В-ХХ-12 | 0,2-12,6 | 0,2 |
| РСТ40В-ХХ-25 | 0,4-25,2 | 0,4 |
| РСТ40В-ХХ-37 | 0,6-37,8 | 0,6 |
- Коэффициент возврата реле - не менее 0,9;
- Собственное время срабатывания токового органа, с не более: 0,05 с, при токе 1,2 Iср; 0,02 с, при токе 3 Iср;
- Время размыкания замыкающего контакта при уменьшении тока с 10 тока срабатывания до нуля - не более 0,06 с.
- Погрешности параметров реле
| Параметр | Основная погрешность, не более % | Дополнительная погрешность, не более % |
|---|
| при изменении температуры в рабочем диапазоне | при изменении частоты на ±3 Гц |
|---|
| Ток срабатывания* | ±10 | ±10 | ±3 |
| Время срабатывания | ±5 | ±5 | ±3 |
* - перемещением указателя срабатывания в пределах шкалы возможна настройка тока срабатывания реле с точностью до ±2%.
- Реле выдерживают без повреждений ток: длительно - 1,1Iном; в течение 1с - 10Iном.
- Исполнения выходных контактов - 1з1р средней мощности. Для остальных реле:
| Усл. обозначение | 0 | 1 | 2 | 3 | 4 | 5 |
|---|
| тип контактов | нет реле | 1з1р | 2з | 2р | 1п | 1п |
| средней мощности | усиленные |
- Параметры выходных контактов
| Контакты | Коммутируемая мощность | Ток отключ. не более, А | Дополнительно допустимый ток, А | Коммутац. износостойкость, циклов |
|---|
| 250 В перем. тока при cosφ>0,5, ВА | 220 В пост. тока для τ< 0,005 с, Вт |
|---|
| Усиленные | 600 | 40 | 10 | 16 | 12500 |
| Средней мощности | 300 | 20 | 5 | 8 |
- Исполнение в унифицированном корпусе «СУРА» I габарита.
- Масса, не более - 2,0 кг.
